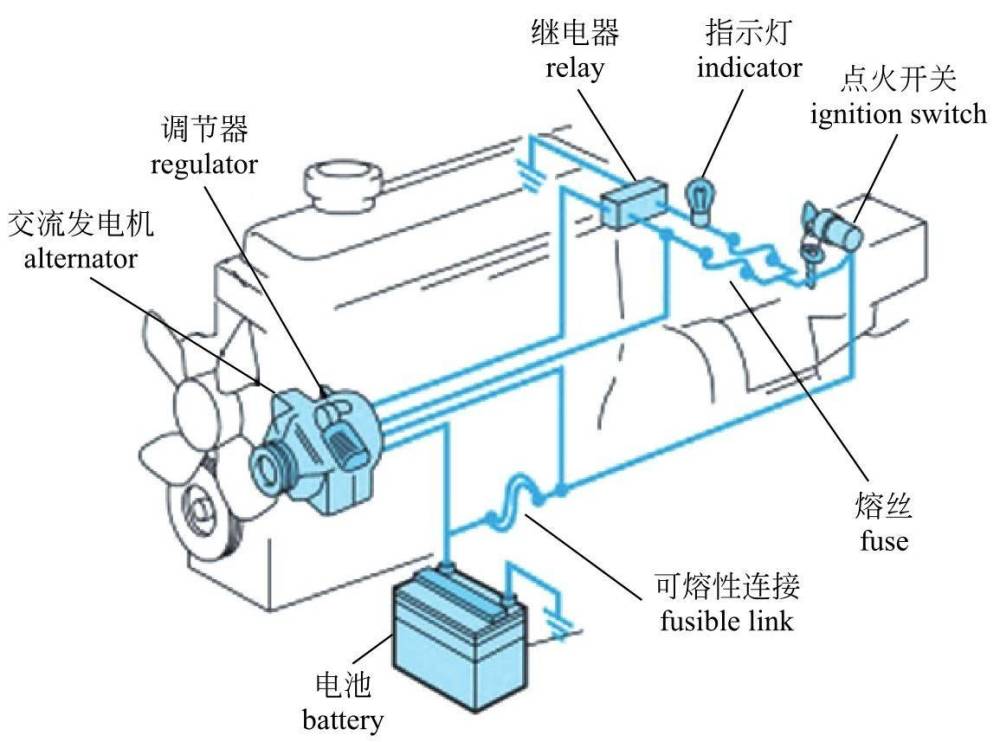

汽车充电系统由蓄电池、交流发电机及工作状态指示装置组成。在充电系统中，一般还包括调压器、点火开关、充电指示灯、电流表和保险装置等。

汽车发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。汽车用发电机可分为直流发电机和交流发电机，以及有电刷和无电刷发电机。

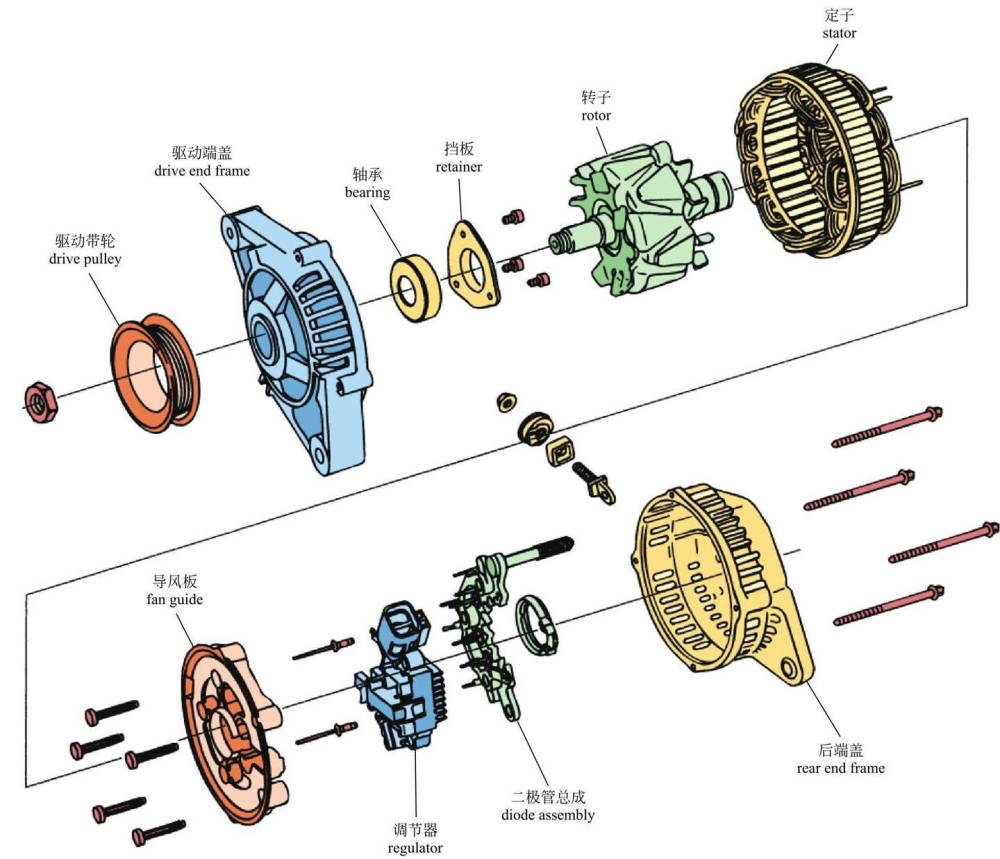

典型交流发电机分解如图

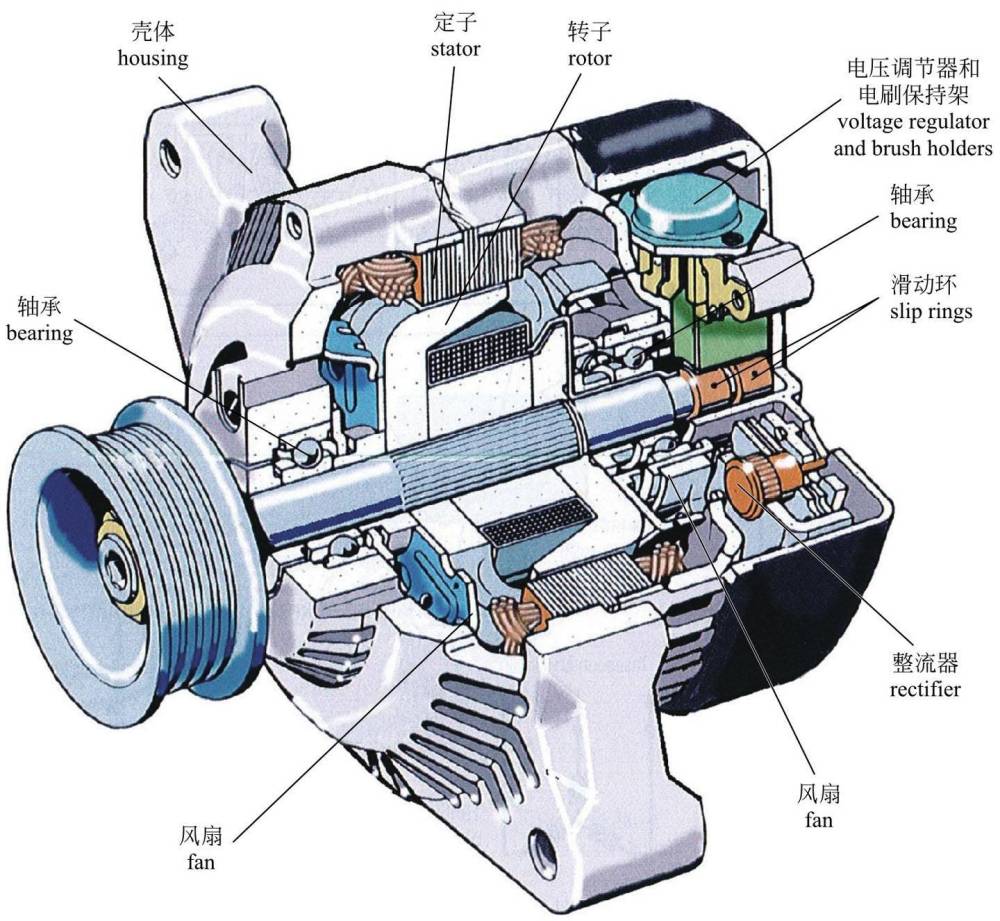

交流发电机结构

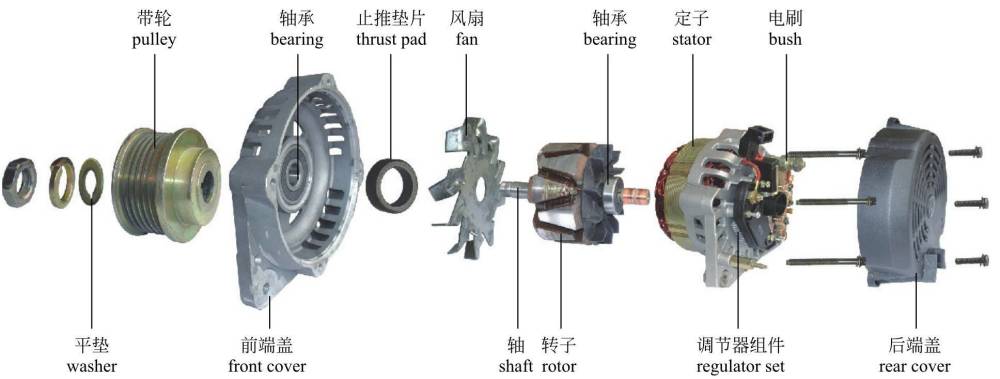

发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。定子的功用是产生交流电。转子由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成。转子的功用是产生磁场，安装在定子里边。

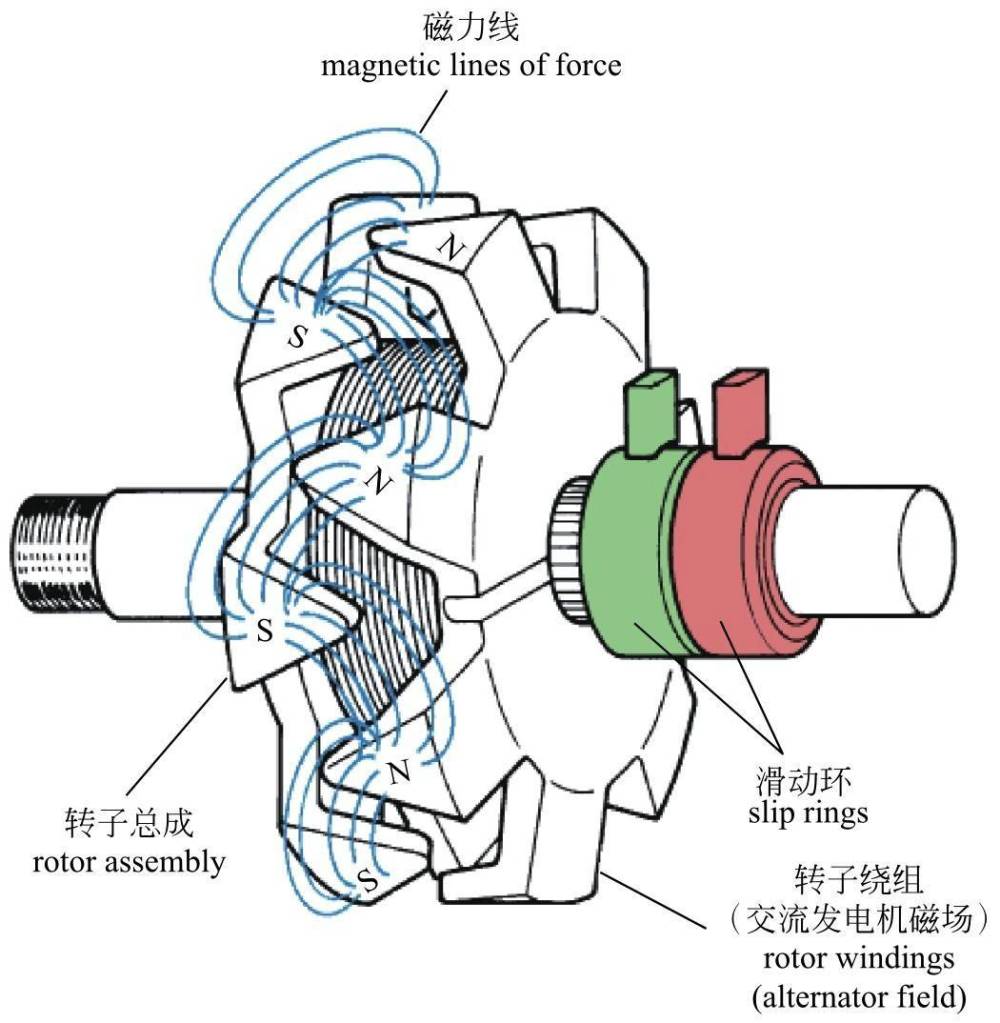

当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。

蓄电池主要负责启动汽车发动机和为车内电控系统供电，保证车辆的正常运行。在不供电时通过安装在发动机上的发电机为其充电，在发动机不工作时为电控系统供电。

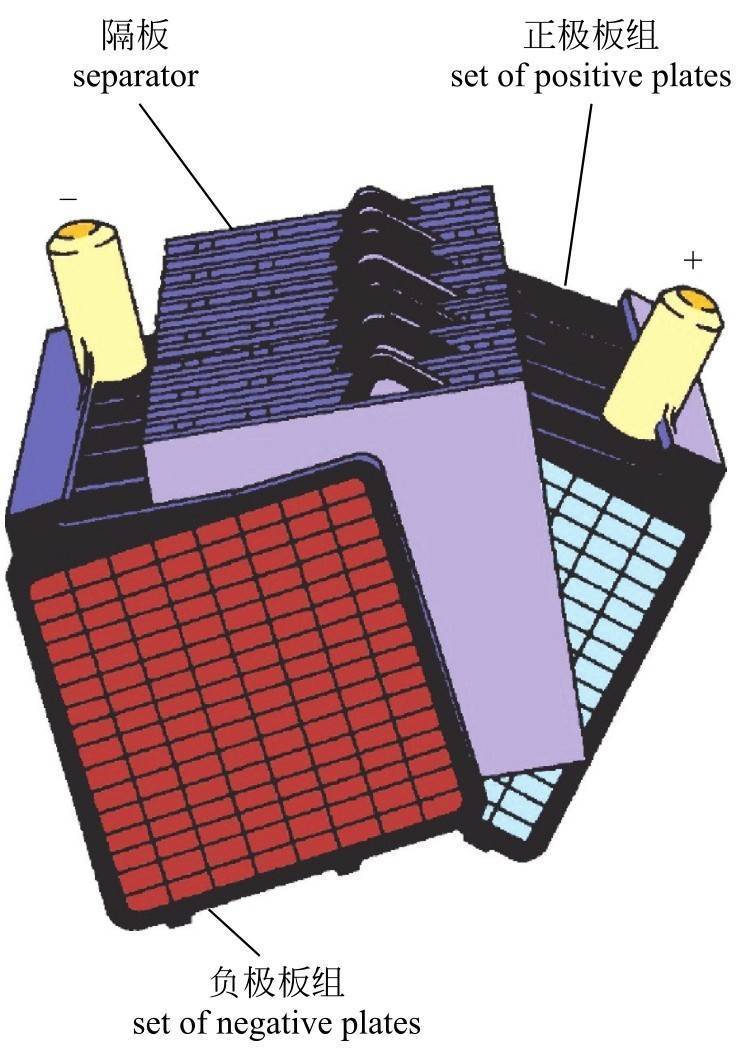

蓄电池由正负极板、隔板、壳体、电解液和接线桩头等组成，放电的化学反应是依靠正极板活性物质和负极板活性物质在电解液的作用下进行的。

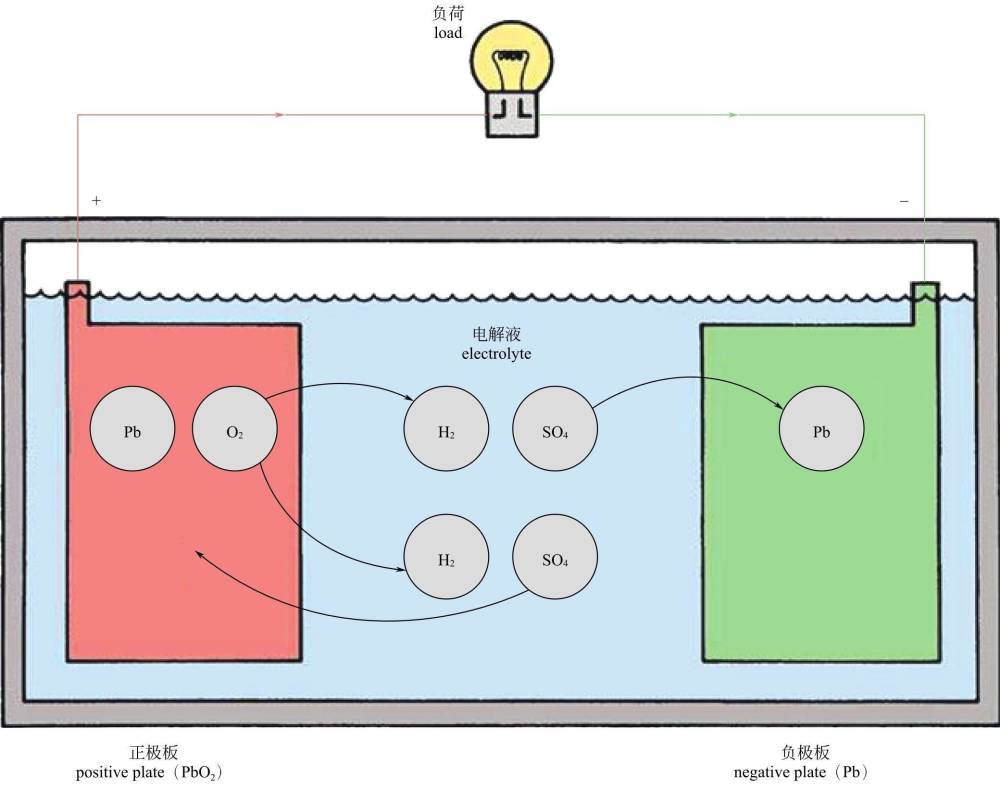

铅酸蓄电池的基本原理就是放电时将化学能转化为电能，在充电时将电能转化为化学能，铅酸蓄电池放电时，在蓄电池的电位差作用下，负极板上的电子经负载进入正极板形成电流，同时在电池内部进行化学反应。负极板上每个铅原子放出两个电子后，生成的铅离子（Pb2+）与电解液中的硫酸根离子反应，在极板上生成难溶的硫酸铅（PbSO4）。

能够在火花塞两电极间产生电火花的全部设备称为发动机点火系统，通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

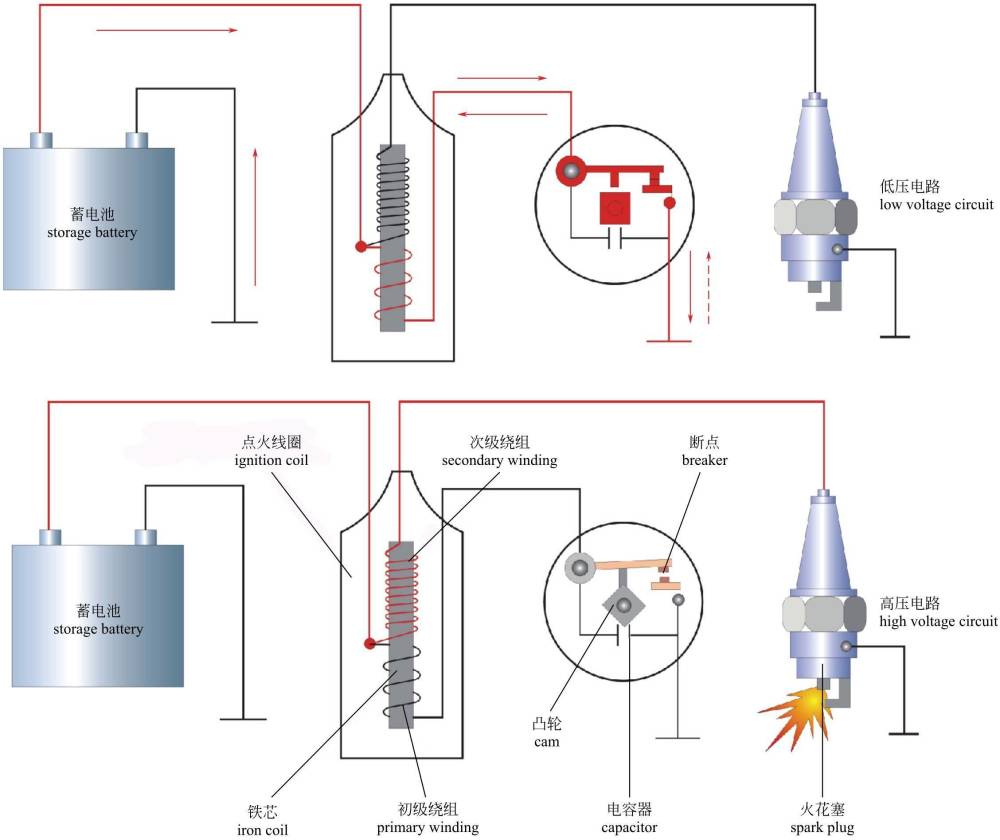

传统机械式点火系统由机械装置完成点火能量的形成、点火顺序控制和点火时刻的控制的整个点火过程。

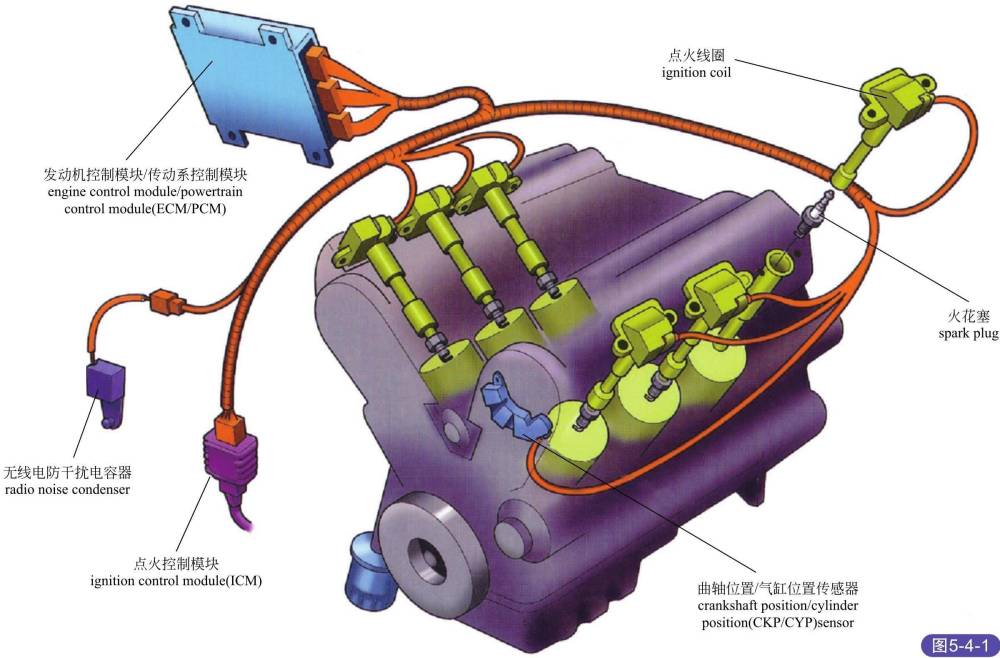

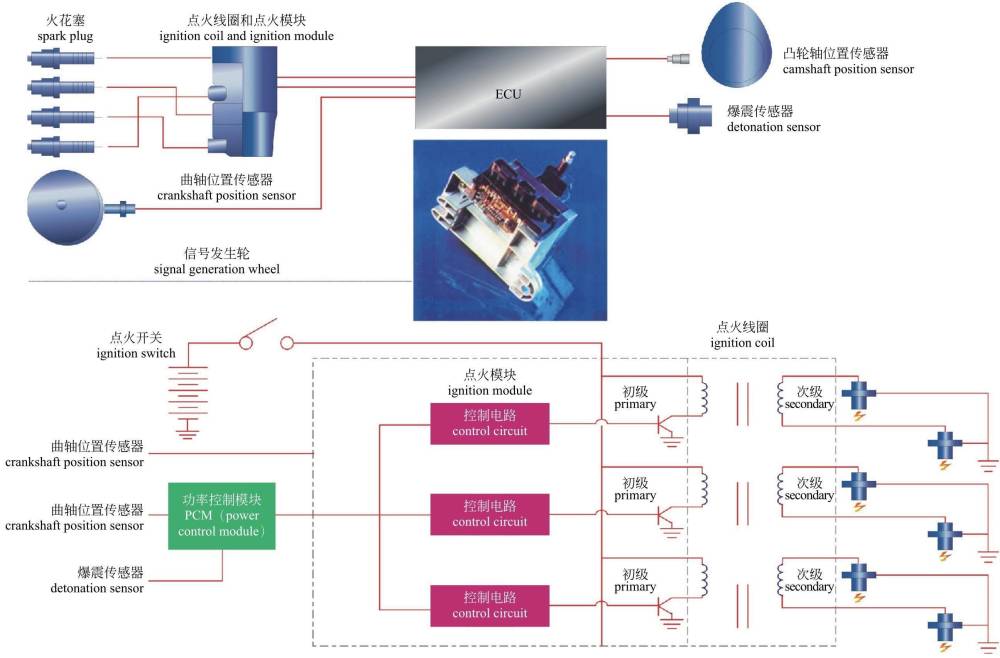

电子点火系统有一个点火用电子控制装置，内部有发动机在各种工况下所需的点火控制曲线图（MAP图）。通过一系列传感器如发动机转速传感器、进气管真空度传感器（发动机负荷传感器）、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态，在MAP图上找出发动机在此工作状态下所需的点火提前角，按此要求进行点火。然后根据爆震传感器信号对上述点火要求进行修正，使发动机工作在最佳点火时刻。

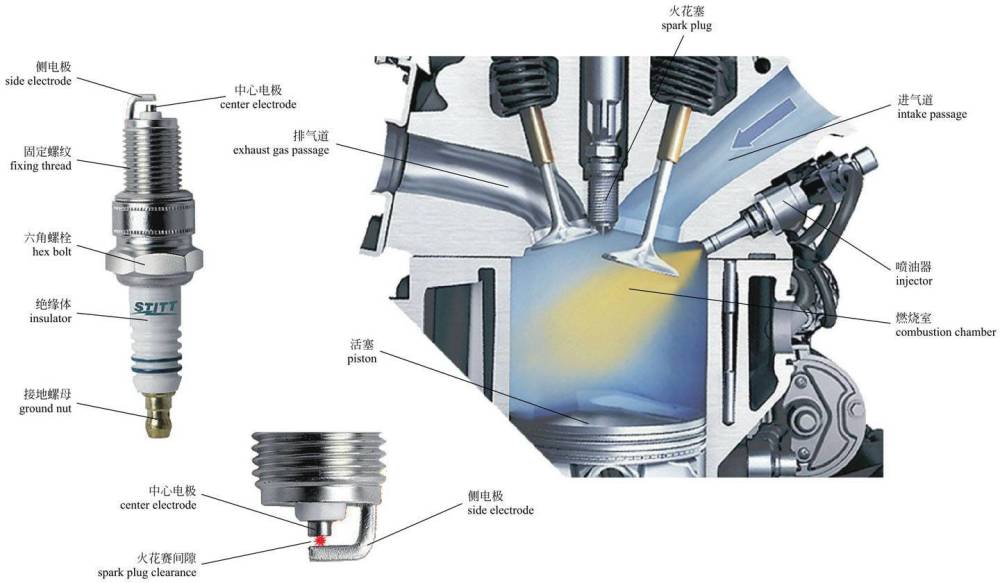

火花塞的作用是把高压导线送来的脉冲高压电放电，击穿火花塞两电极间空气，产生电火花以此引燃气缸内的混合气体。

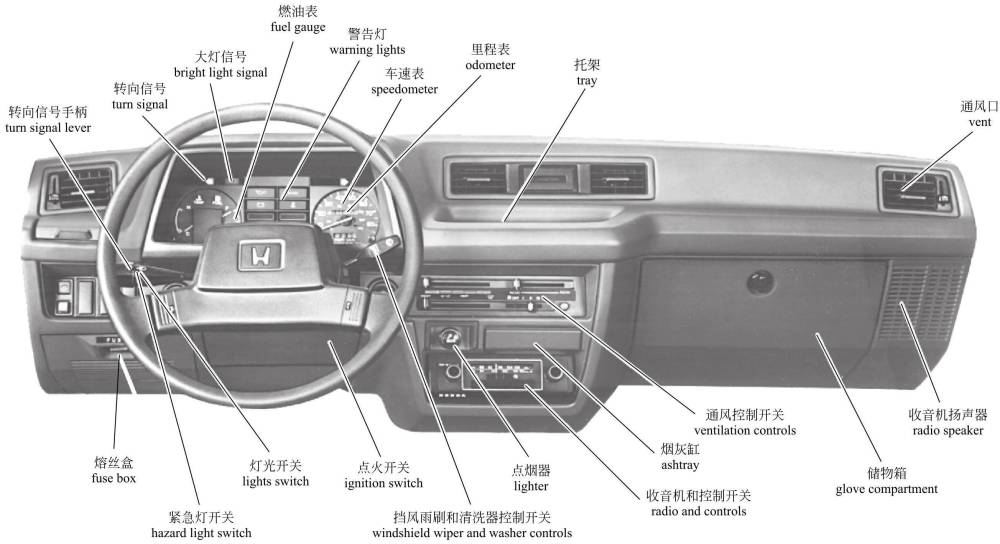

汽车仪表由各种仪表、指示器，特别是驾驶员用警示灯报警器等组成，为驾驶员提供所需的汽车运行参数信息。
