我们都知道锂电池串联后电压增加，并联后容量增加，那么如何计算一个锂电池串并联的数量，多少个电芯呢？
在计算之前，我们需要知道电池组采用哪种规格的电池组进行组装，因为不同的电芯具有不同的电压和容量。组装一个具体的锂电池组所需的串、并联电芯数量各不相同。市场上常见的锂电池类型有：3.7V LiCoO2、3.6V 三元、3.2V LFePO4、2.4V 钛酸锂。容量因电池尺寸、材料和制造商而异。
以48V 20Ah锂电池组为例
常用锂电池串联
| 标称电压 | 电池类别 | 常用串联数量 | 充电电压 |
| 12V | 3.7V 钴酸锂 | 3S | 12.6V |
| 3.2V 磷酸铁锂 | 4S | 14.6V | |
| 24V | 3.7V 钴酸锂 | 7S | 29.4V |
| 3.2V 磷酸铁锂 | 8S | 29.2V | |
| 36V | 3.7V 钴酸锂 | 10秒 | 42.0V |
| 3.7V 钴酸锂 | 11S | 46.2V | |
| 3.2V 磷酸铁锂 | 11S | 40.2V | |
| 3.2V 磷酸铁锂 | 12S | 43.8V | |
| 48V | 3.7V 钴酸锂 | 13S | 54.6V |
| 3.7V 钴酸锂 | 14S | 58.8V | |
| 3.2V 磷酸铁锂 | 15S | 58.8V | |
| 3.2V 磷酸铁锂 | 16S | 58.8V | |
| 60V | 3.7V 钴酸锂 | 17S | 71.4V |
| 3.2V 磷酸铁锂 | 20S | 73.0V | |
| 72V | 3.7V 钴酸锂 | 20S | 84.0V |
| 3.2V 磷酸铁锂 | 24S | 87.6V |
18650-3S6P/11.1V/15600mAh锂电池组装工艺

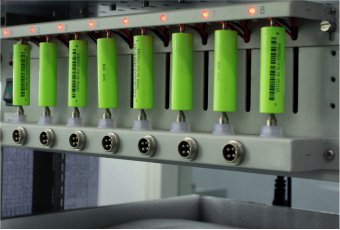

电芯容量分级
容量差≤30mAh
容量分级后静置48-72h再分配。

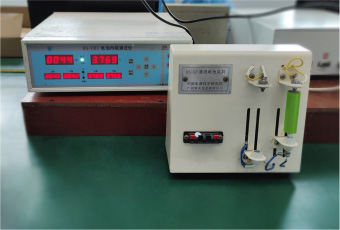

电压内阻分选与匹配
电压差≤5mV
内阻差≤5mΩ 电压内阻相近的8节电池分布在一起。

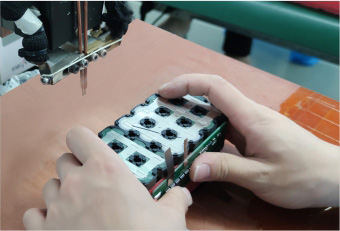

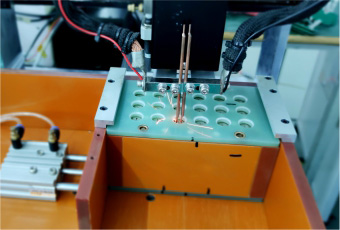

Cell Spot Welding
采用成型镍带，杜绝虚焊、短路、效率低、电流分布不均等问题

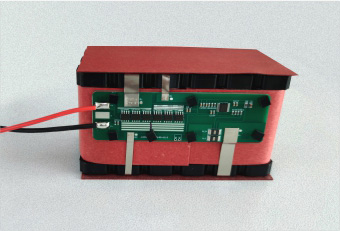

焊接PCM
确保电路板无漏电元件，元件无焊接不良。
电池绝缘
粘贴纤维、硅胶聚酯胶带进行绝缘。

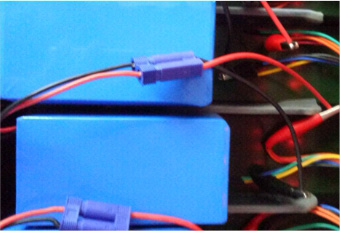

电池组老化
为了电池的质量，提高锂电池的稳定性、安全性和使用寿命。

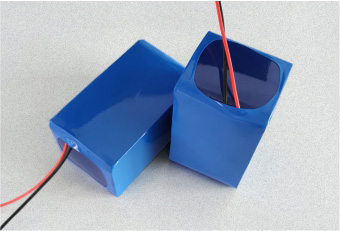

PVC收缩膜
热收缩后两端定位，
中间热收缩。
中间放上PVC膜。拉伸后不会变白。没有洞。

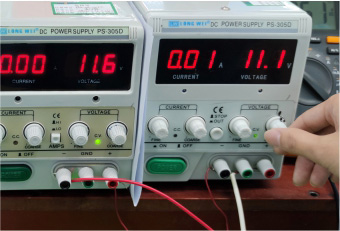

成品性能测试
电压：10.8～11.7V
内阻：≤150mΩ
充放电及过流性能测试。

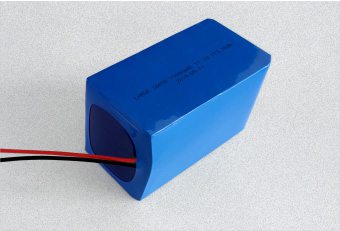

Battery Code-spurting
喷码不能歪斜，需要字迹清晰
